Tuotteen yleiskatsaus

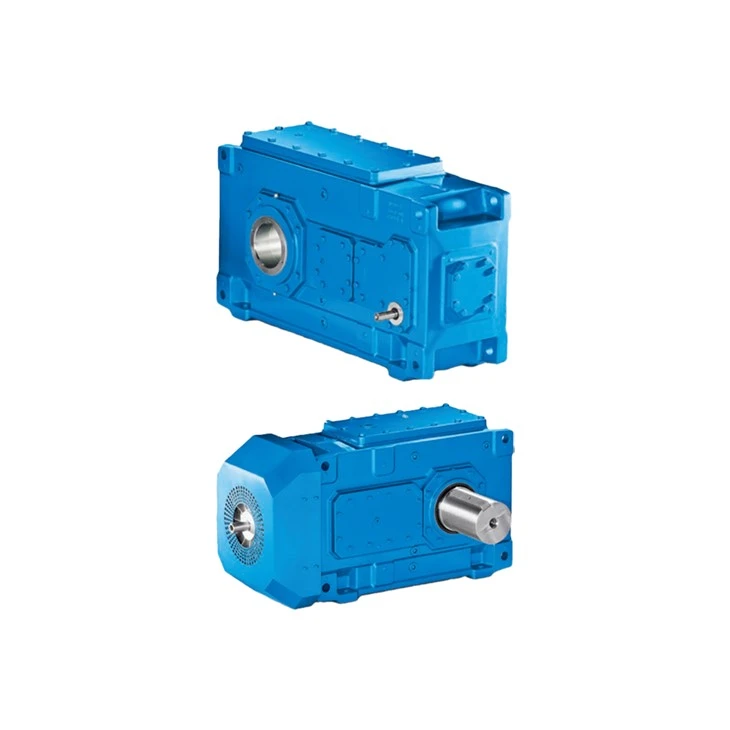

TheFlender B4SH15on erityisesti konfiguroitu sementti-, vilja- ja kaivosteollisuuden kauhahissien raskaisiin käyttösykleihin. Raskaiden bulkkimateriaalien siirtäminen pystysuunnassa vaatii valtavan käynnistysmomentin ja voimansiirron, joka voi toimia erittäin alhaisilla nopeuksilla ilman ylikuumenemista. B4SH15 käyttää 4-vaiheista pelkistysprosessia a45 kWsyöttö yli 65 000 Nm vääntömomentille. Sen suorakulmaisen-kulman ansiosta moottori voidaan sijoittaa samansuuntaisesti hissin kotelon kanssa, mikä vähentää merkittävästi ajotason jalanjälkeä. Tämä yksikkö on valmistettu korkealaatuisesta-valuraudasta ja tarkoista-maavaihteista, ja se varmistaa luotettavan ja jatkuvan toiminnan pölyisimmissä-ympäristöissä.
Teknisten parametrien taulukko
| Parametri | Tekniset tiedot |
| Nimellisteho (P1) | 45 kW |
| Nimellinen vääntömomentti (T2n) | 68 000 Nm |
| Vaiheiden lukumäärä | 4 (1 viistesarja + 3 kierukkasarjaa) |
| Vakiosuhteet (in) | 100, 125, 160, 200, 250, 315, 400 |
| Lähtöakselin halkaisija | 160mm / 170mm / 180mm |
| Asuntoluokka | GG25 korkea-lujuus valurauta |
| Voitelujärjestelmä | Roiskevoitelu sisäisillä jakokouruilla |
B4SH15:n ainutlaatuiset ominaisuudet
Erillinen kauhahissin kotelo:B4SH15:ssä on vahvistettu kotelon pohja, joka on erityisesti suunniteltu vastustamaan kiristetyille hissihihnoille tyypillisiä korkeita riippukuormia ja pystysuuntaisia reaktiovoimia.
Integroitu keskipakonostin{0}}pois takaisinpysäytin:Toisin kuin tavallisissa teollisuusvaihteistoissa, B4SH15 on usein varustettu suurella-takaisinpyörimissuojalla väliakselilla. Tämä "lift-off" -rakenne varmistaa kulumisen nollan normaalin käytön aikana ja tarjoaa välittömän mekaanisen lukituksen estämään hissiä putoamasta taaksepäin kuormituksen alaisena sähkökatkon aikana.
Optimoitu korkean{0}}suhteen lämpöpolku:Koska 4-vaiheyksikköä tuottavat paikallista lämpöä nopeassa-kartiovaiheessa, B4SH15:ssä on patentoitu sisäinen öljynohjausjärjestelmä, joka pakottaa viileämmän öljyn öljypohjasta suoraan kartioverkkoon, mikä pidentää vaihteiston kylkien käyttöikää.
Yhdistetyt ratkaisut ja huolto
"Hissin käyttöpaketti"
B4SH15 on tehokkain, kun se otetaan käyttöön osana synkronoitua käyttöjärjestelmää:
Ylimääräiset "tuumaiset" käytöt:Huoltoa ja hihnan vaihtoa varten B4SH15 voidaan varustaa apumoottorilla ja kiertokytkimellä. Tämä mahdollistaa hissin siirtämisen erittäin hitailla nopeuksilla (tuuma) ilman 45 kW:n päämoottoria.
Nestekytkimen suojaus:Täyskuormitetun kauhahissin massiivisen käynnistyshitauden hallitsemiseksi suosittelemme B4SH15:n yhdistämistä Flender FLUDEX -kytkimen kanssa. Tämä varmistaa pehmeän käynnistyksen ja suojaa hammaspyörän hampaita huippuvääntömomenttipiikkeiltä.
Taconite-tiivistysjärjestelmä:Irtotavarakäsittelyn pölyisyyden vuoksi B4SH15 käyttää uudelleenvoidettavia Taconite-labyrinttitiivisteitä estämään hankaavia hiukkasia pääsemästä sisäisiin laakereihin.
Aiheeseen liittyvä malliviitetaulukko
| Mallisarja | Kokoonpano | Teholuokka | Tyypillinen sovellus |
| B4SH15 | 4-vaiheinen / kiinteä akseli | 45 kW | Isot ämpärihissit |
| B4DH15 | 4-vaiheinen / ontto akseli | 45 kW | Akseli{0}}Asennetut syöttölaitteet |
| B4SH13 | 4-vaiheinen / kiinteä akseli | 30 kW | Keskikokoiset hissit |
| B3SH15 | 3-vaiheinen / kiinteä akseli | 250 kW | Nopeat{0}}kuljettimet |
| B4SH16 | 4-vaiheinen / kiinteä akseli | 55 kW | Raskas mineraalikäsittely |
Teollisuuden sovellukset
Sementtiteollisuus:Raaka-aterian ja klinkkeri ämpärihissit.
Vilja ja maatalous:Suuren{0}}kapasiteetin siilon syöttöjärjestelmät.
Kaivostoiminta:Pystysuorat malmin kuljetus- ja käsittelylaitosten syöttöjärjestelmät.
Kemikaalit:Lannoitteiden kuljetus ja kemikaalien käsittely.
FAQ
K1: Miksi 4-vaiheinen vaihteisto tarvitaan kauhahissille?
A1: Kauhahissit siirtävät valtavia painoja erittäin hitailla pystynopeuksilla. 4-vaiheinen yksikkö, kuten B4SH15, tarjoaa erittäin korkeat alennussuhteet (jopa 400:1), joita tarvitaan vaaditun vääntömomentin tuottamiseen tavallisesta 45 kW:n moottorista.
Kysymys 2: Kuinka paluupysäytys toimii B4SH15:ssä?
A2: Takaisinpyörintä on sisäinen mekaaninen kytkin, joka mahdollistaa pyörimisen vain yhteen suuntaan. B4SH15:ssä se käyttää "lift-off" -suulakkeita, jotka eivät kosketa koteloa käytön aikana, mikä varmistaa, ettei kitkaa tai kulumista, ennen kuin akseli yrittää kääntyä.
Q3: Pystyykö B4SH15 käsittelemään sementtitehtaiden pölyä?
A3: Kyllä. Valinnaisen Taconite-tiivistepaketin ansiosta vaihteisto on hermeettisesti suojattu hienojakoisen pölyn sisäänpääsyltä, mikä on sementtiteollisuuden johtava laakerivaurioiden syy.
Q4: Tarvitaanko apukäyttö aina?
A4: Apukäyttö on erittäin suositeltavaa tämän kokoisiin hisseihin, vaikka se ei ole pakollista. Se mahdollistaa kauhojen ja hihnan turvallisen huollon ja tarkastuksen murto-osassa normaalista käyttönopeudesta.
Q5: Millaista öljyä tulisi käyttää?
A5: Raskaille-45 kW:n kuormille suositellaan korkealaatuista-synteettistä vaihteistoöljyä (ISO VG 320 tai 460) kalvon lujuuden varmistamiseksi hitailla lähtönopeuksilla ja korkeilla paineilla viimeisessä pelkistysvaiheessa.
